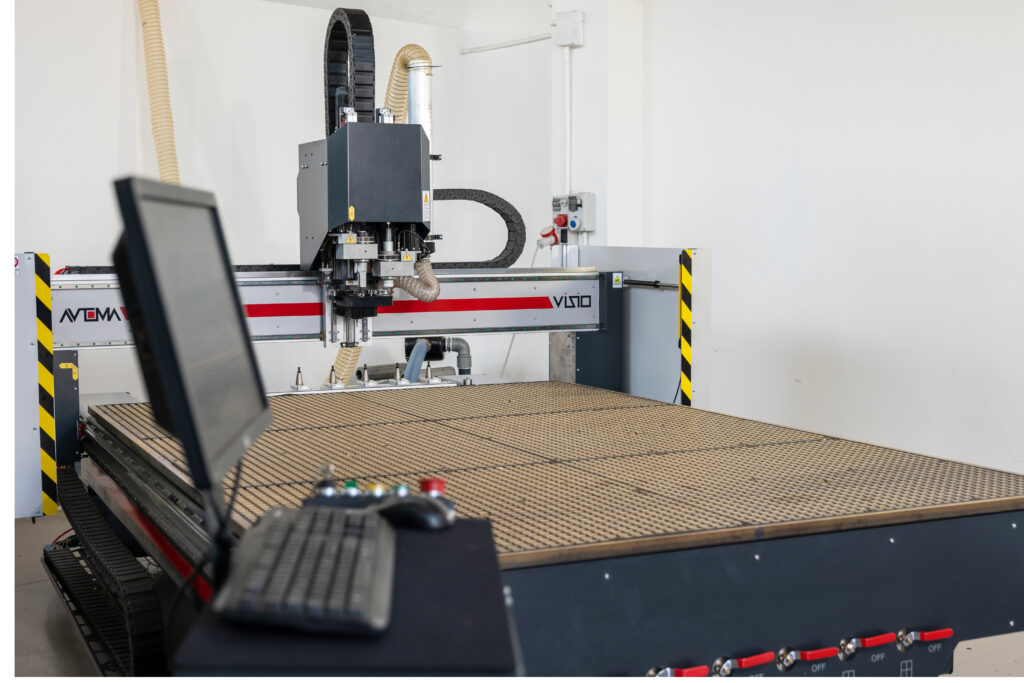

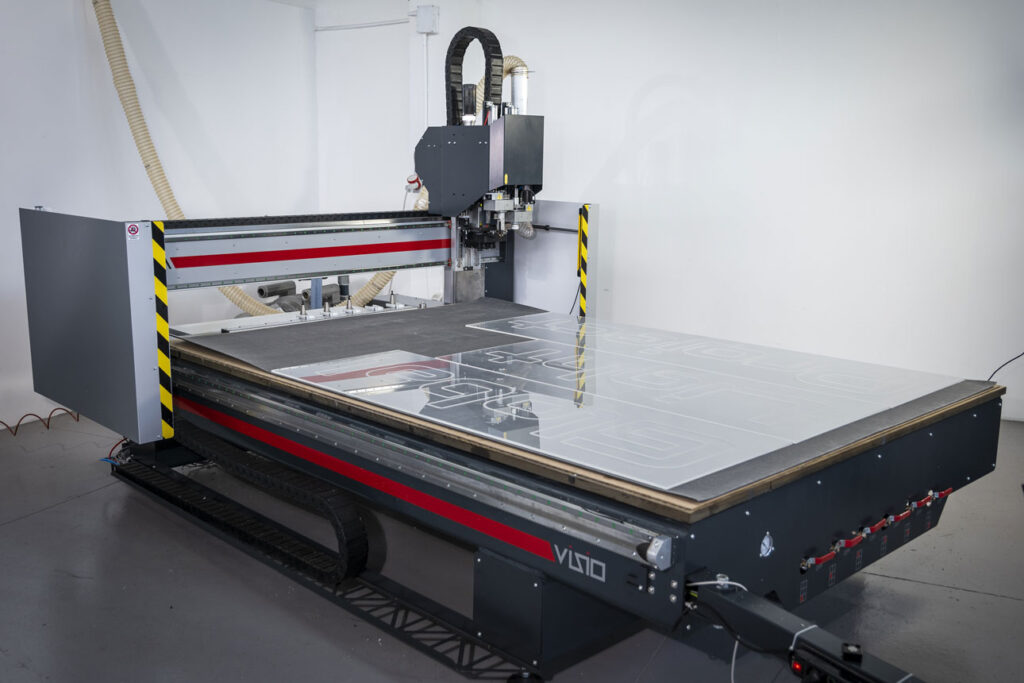

PANTOGRAFO VISIO PRO [AG4.ECAT][PV6][CA40]

https://www.vemarsas.it/web/image/product.template/11529/image_1920?unique=d541220

I nostri pantografi CNC uniscono precisione, robustezza e tecnologia avanzata per garantire risultati impeccabili anche nelle lavorazioni più complesse. Costruiti con materiali di qualità italiana, tedesca e giapponese, sono progettati per durare nel tempo, mantenendo alte prestazioni e affidabilità.

Dotati di un controllo numerico all’avanguardia e compatibilità con software CAD/CAM aperti, offrono massima flessibilità e semplicità d’uso. La struttura solida, le componenti sovradimensionate e la tecnologia di taglio ad alta velocità li rendono la scelta ideale per chi cerca efficienza e innovazione.

Affidati a noi per portare la tua produzione a un livello superiore.

Non disponibile per la vendita

    Questa combinazione non esiste.

    Termini e condizioni
    Garanzia di rimborso di 30 giorni
    Spedizione: 3-7 giorni lavorativi
    Iva e tasse escluse

    Dettagli Tecnici e componentistica VISIO

    Meccanica

    Automa Pantografi per le sue macchine utilizza solo componenti industriali certificati per uso intensivo, di qualità italiana, tedesca o giapponese.

    Gli organi di manovra sono pensati per sopportare alti carichi, avere lunga durata, e conservare le caratteristiche di alta precisione per tutta la vita della macchina.

    La struttura è in carpenteria pesante con tubolari in acciaio da 10 mm fresati e sottoposti a processo di distensione meccanica per garantire precisione, affidabilità e soprattutto durevolezza nel tempo. Gli spallamenti sono in alluminio per avere resistenza e leggerezza, e sono dimensionati opportunamente dal software di calcolo in spessori importanti.

    La motricità avviene su guide a ricircolo di sfere e cremagliere di precisione a denti elicoidali con pignone e motoriduttore assiale di precisione.

    Tutti i calcoli strutturali ed i materiali sono volutamente sovradimensionati rispetto ai carichi di lavoro previsti, il tutto per dare durabilità e per garantire uno standard qualitativo costante nel tempo.

    Nella fase di assemblaggio, vengono curati tutti i dettagli tecnici e meccanici e vengono rispettate tutte le norme di corretta progettazione, oltre alla calibrazione e misurazione di tutte le tolleranze meccaniche con strumenti professionali di precisione.

    Elettronica Brushless

    Il Controllo Numerico utilizzato sui nostri pantografi CNC è progettato, prodotto e commercializzato da un’azienda italiana è la massima espressione dei controlli MULTI ASSE. Grazie al suo MICRO 32 Bit 250 MHz è in grado di INTERPOLARE ASSI in modo veloce e preciso. Dotata di sistema operativo RTOS (Real Time Operative System) è possibile gestire sessioni di INTERPOLAZIONE IN MULTI PROCESSO.

    La velocità di elaborazione dati è talmente elevata che si possono effettuare cicli di interpolazione di 6 ASSI con tempi inferiori ad 1 Ms. Praticamente possono essere controllate tutte le tipologie di ASSI.

    La porta ETHERNET supporta il protocollo TCP/IP MODBUS.

    Caratteristiche principali di VISIO

    • Gestione completa dei 5 assi tramite Tool Center Point (TCP)
    • Gestione contemporanea di più teste di lavorazione su processi separati
    • CAD e software per la completa gestione della lavorazione del pannello
    • Look ahead con 1024 blocchi precalcolati
    • Algoritmi per High Speed Cutting (HSC)
    • Azionamenti di nuova generazione basati su protocollo EtherCAT

     Software CAD/CAM

    Automa Pantografi per le sue macchine ha deciso di fornire un sistema CAD/CAM completamente aperto, non vincolando l’utente finale a nessun tipo di software specifico, e dando così ampia scelta al cliente di utilizzare la soluzione CAD/CAM preferita.

    Assieme alla macchina vengono forniti due software professionali, che rendono comunque l’utilizzo del pantografo estremamente semplice ed intuitivo.

    Vectric VCarve PRO 10 è una soluzione completa che permette sia di disegnare e creare i percorsi macchina attraverso l’importazione dei più comuni formati vettoriali (dxf, eps, ai). È inoltre in grado di importare file stl per la creazione di modelli 3D e bassorilievi.

    Il software HMI, invece, garantisce la gestione del pantografo CNC in maniera semplice, intuitiva e completa, attraverso una grafica user-friendly, permettendo inoltre svariate personalizzazioni, e fornendo delle funzioni avanzate quali auto azzeramento pezzo e rototraslazione 3d.

    Industria 4.0

    Il sistema INDUSTRIA 4.0 rappresenta un momento di svolta per tutto il settore industriale produttivo italiano, e Automa Pantografi ha sviluppato il suo progetto in maniera che garantisca tutte le caratteristiche tecniche necessarie per soddisfare i requisiti dello standard 4.0.

    Grazie ad un software residente sulla macchina e raggiungibile tramite web-service, è possibile controllare da remoto il real-time della lavorazione in corso. È inoltre possibile collegare in maniera semplice i file di lavorazione ai sistemi logistici dell’azienda, in modo da garantire l’interconnessione, requisito fondamentale per il sistema Industria 4.0
